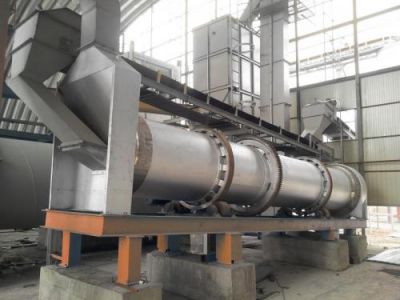

خشک کن دوار (روتاری درایر)

شرکت دایان صنعت سبز پیشرو در طراحی و ساخت خشک کن های دوار مستقیم و غیر مستقیم آماده ارائه خدمات مشاوره، طراحی، ساخت و راه اندازی دستگاه های خشک کن میباشد. خشک کن مواد مصرفی در صنایع بنا بر شرایط تولید و یا شرایط محیطی دارای رطوبت می باشند که این رطوبت می بایست جهت مصرف و یا انجام مرحله بعدی پروسه از مواد گرفته شود که این مسئله وجود خشک کن در پروسه را قطعی می نماید. پروسه خشک کردن اساس کار خشک کردن مواد شامل تولید حرارت جهت تبخیر آب و انتقال آب تبخیر شده از داخل خشک کن توسط سیال عامل می باشد . در بعضی موارد که مواد به حرارت حساس باشند می توان اساس طراحی خشک کن بر اساس انتقال جرم صورت می گیرد که توام با ایجاد فشار منفی در داخل دستگاه می باشد . معمولاً خشک کن ها بر اساس رطوبت ورودی و خروجی و نیز ظرفیت و سایز مواد ورودی و حساسیت مواد به حرارت طراحی می گردند . در مواردی که مواد به حرارت حساسند و یا در اثر گرما تغییر رنگ می دهند از حرارت غیرمستیقم استفاده می شود که در این نوع خشک کن ها عمده مسئله خشک کردن با انتقال جرم ( mass transfer ) انجام می گیرد . هوای محیط در یک واحد هوا ساز ( hot gas generator )تا درجه حرارت مورد نیاز گرم شده و توسط یک دستگاه فن در داخل استوانه خشک کن جریان می یابد . داخل دستگاه با توجه به پروسه خشک کردن، به چند ناحیه) ( zone تقسیم شده و در هر ناحیه پره های هدایت مواد (flights ) با زاویه ای متفاوت، عمل پراکنده کردن موادرا در سطح مقطع خشک کن و در مقابل هوا ، انجام می دهند و با این ترتیب سطح انتقال حرارت و انتقال جرم به حداکثر می رسد. سیال عامل گرم پس از عبور از میان مواد امکان انتقال حرارت ( heat transfer ) و انتقال جرم ( mass transfer ) را افزایش می دهند . یک پارامتر مهم در طراحی ، سرعت جرمی سیال ( gas mass velocity ) می باشد که افزایش پارامترفوق باعث افزایش راندمان خشک کن و نیز افزایش سرعت انتقال جرم در خشک کن و باعث فرارمواد از خشک کن می گردد . شیب خشک کن ها معمولاً بین 1 – 4 درجه می باشد و سرعت دورانی آنها بین r.p.m 1-5 می باشد . این پارامتر را با توجه به خواص فیزیکی مواد باید در یک نقطه بهینه نمود و معمولاً برای مواد درشت در محدوده 2000 – 25000 ( kg / m 2 – h ) انتخاب می شود . هوای خروجی از خشک کن نیز توسط یک دستگاه مولتی سیکلون و فیلتر کیسه ای تصفیه می گردد . نکته مهم دیگر در طراحی خشک کن ، جهت حرکت هوا و مواد می باشد که انتخاب سیستم فوق نیز تابعی از شرایط فیزیکی و شیمیایی مواد و پروسس می باشد . به طور کلی خشک کن های دوار از لحاظ تماس مواد با هوای محترقه به دو دسته تقسیم می شوند: 1– مستقیم ) ( Direct ،که مواد و هوای داغ در تماس با یکدیگر می باشند. 2 - غیر مستقیم ) Indirect ( ، که هوای داغ و مواد با هم در تماس نمی باشند . خشک کن های مستقیم و غیر مستقیم نیز به دو دسته تقسیم و به شرح زیر ساخته می شوند : 1– هم جهت ) Cocurrent ) ، که مواد و سیال عامل در یک جهت حرکت می کنند. 2 – غیر هم جهت ) Counter Current ) ، که مواد و سیال عامل مخالف جهت یکدیگر حرکت می کنند . خشک کن های طراحی شده در شرکت دیرین صنعت باختر براساس نوع پروسه می باشد که می تواند از قطر 1000 الی 4000 و طول 6000 الی 45000 میلیمتر دارا باشد . دبی هوا و میزان کیلو کالری مشعل نیز بر اساس ظرفیت و رطوبت مواد از 300/000 الی 5/000/000 کیلو کالری تعیین می گردد .
